天天干天天插-天天干天天插天天-天天干天天插天天操-天天干天天插天天射-天天干天天干

022Cr19Ni10 (304L)

   （022Cr19Ni10）304L不銹鋼是在(06Cr19Ni10) 304不銹鋼基礎(chǔ)上，通過降低碳和稍許提高含鎳量的超低碳型奧氏體不銹鋼。此鋼是為了解決因Cr23C6析出致304不銹鋼在一些條件下存在嚴(yán)重的晶間腐蝕傾向而發(fā)展的。在開發(fā)初期，因冶金生產(chǎn)降碳較難，曾一度妨礙了它的廣泛應(yīng)用，在20世紀(jì)70年代新的二次精煉方法AOD和VOD工藝成功用于生產(chǎn)后，此鋼才真正得到廣泛應(yīng)用。與304不銹鋼相比，此鋼強(qiáng)度稍低，但其敏化態(tài)耐晶間腐蝕能力明顯優(yōu)于304不銹鋼。除強(qiáng)度外，此鋼其他性能等同于321不銹鋼。它主要用于需焊接且焊后又不能進(jìn)行固溶處理的場合。

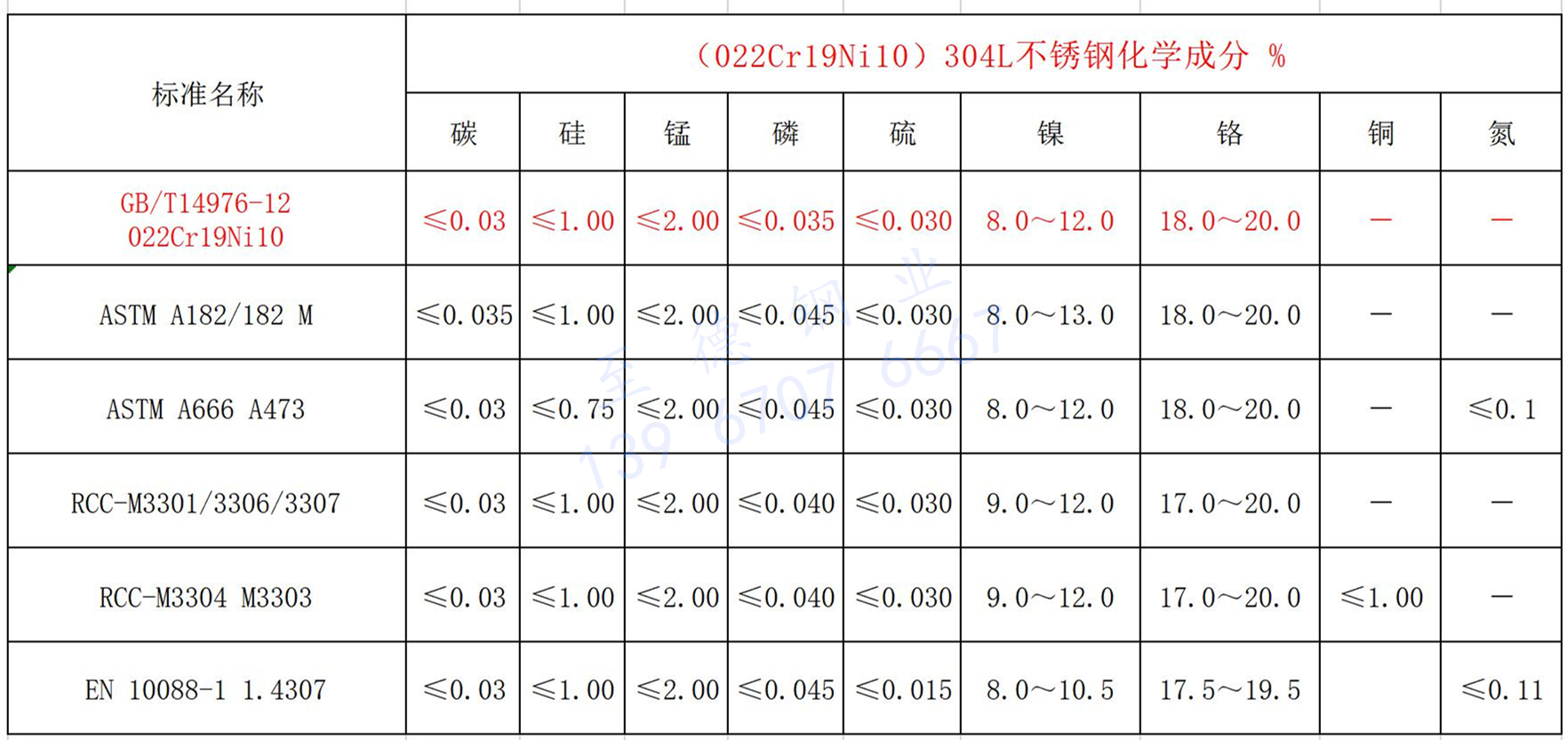

一、化學(xué)成分

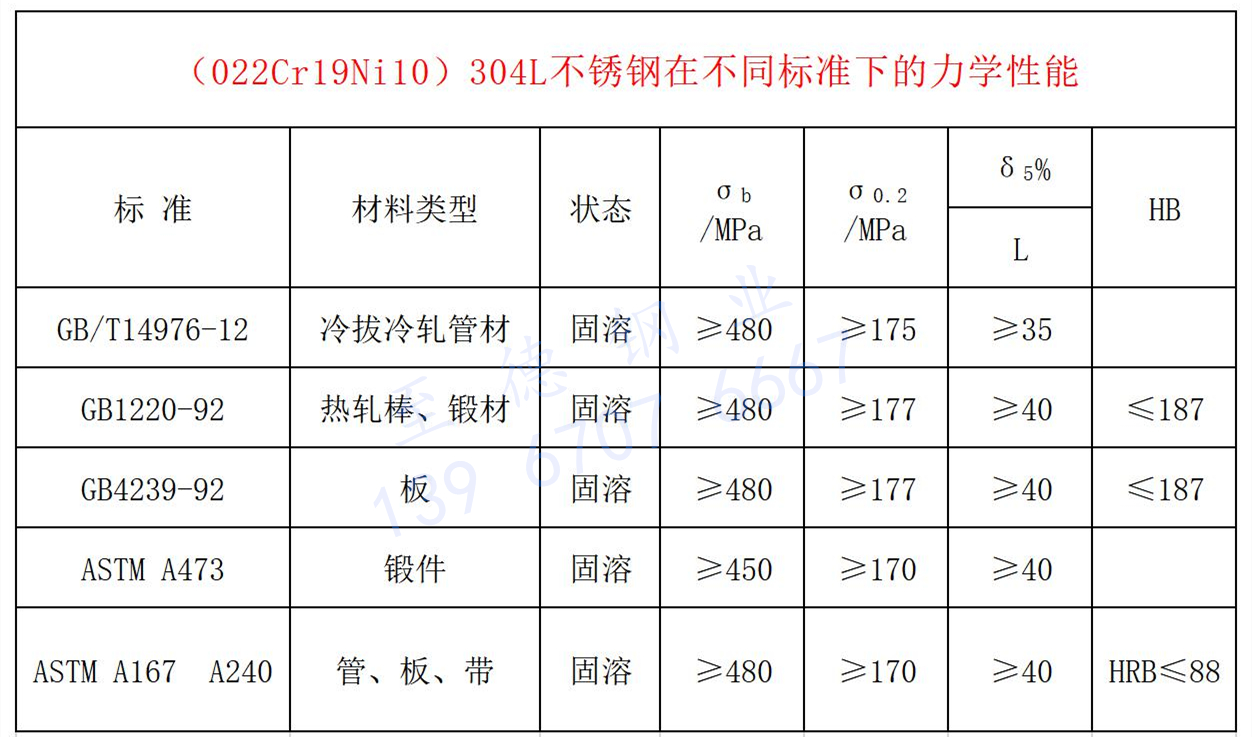

二、力學(xué)性能

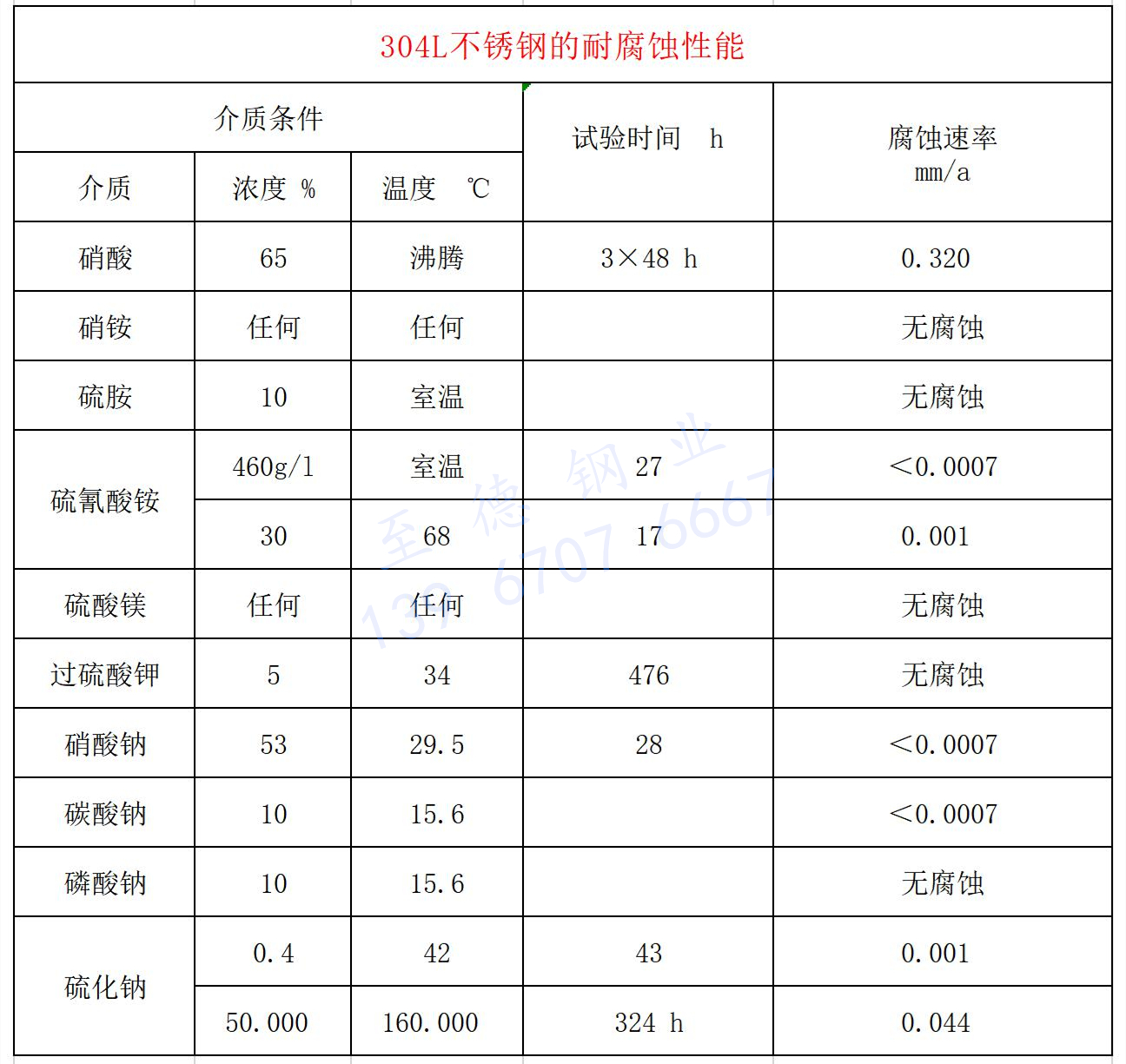

三、耐蝕性能

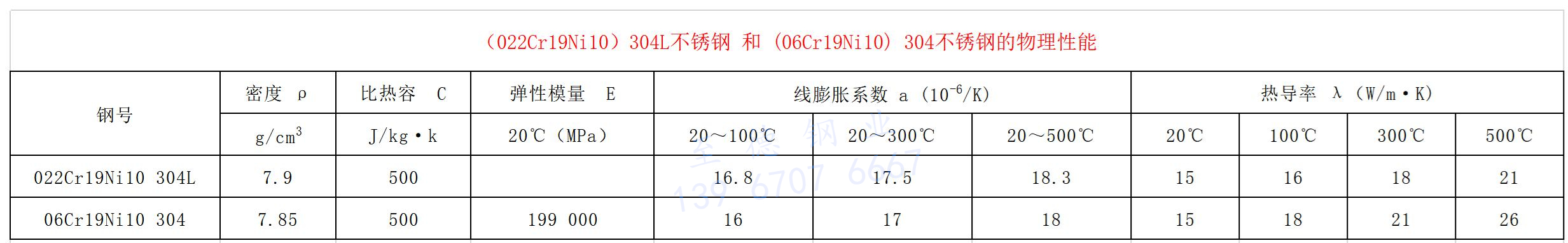

四、物理性能

五、工藝性能

  304L不銹鋼均具有良好的冷、熱加工工藝性能，可采用通用的各種熱、冷加工工藝生產(chǎn)鍛材、棒材、線材、板材、帶材絲材等冶金產(chǎn)品，熱加工溫度范圍900-1180℃。冷加工較易，無特殊困難，由于兩種鋼易于冷加硬化，當(dāng)冷變形量過大時(shí)，須進(jìn)行中間退火處理，以利于進(jìn)一步加工。

 a. 熱處理工藝

  （022Cr19Ni10）304L不銹鋼固溶處理溫度為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時(shí)間后進(jìn)行水冷。經(jīng)固溶處理后鋼的組織為奧氏體組織，有時(shí)也存在少量的鐵素體。

 b. 焊接

  （022Cr19Ni10）304L不銹鋼可采用通用的方法進(jìn)行焊接。手工電弧焊時(shí)，。304L不銹鋼的焊條為奧002焊條。

 c. 冷成型性能

  （022Cr19Ni10）304L不銹鋼薄板在應(yīng)用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術(shù)指標(biāo)。影響304L不銹鋼的冷成型因素較多，也很復(fù)雜，就其金屬學(xué)因素主要是鋼的成分，即鉻當(dāng)量和鎳當(dāng)量比，其常規(guī)的拉伸性能中的延伸率就是一重要的表征指標(biāo)。為了獲得良好的冷成型性能，應(yīng)控制鋼中的鉻當(dāng)量和鎳當(dāng)量的比值處于一個(gè)恰當(dāng)?shù)姆秶?/span>

六、材料應(yīng)用

  （022Cr19Ni10）304L不銹鋼主要用于制造化工、石化、石油、化肥、動(dòng)力等工業(yè)中焊接后不進(jìn)行熱處理的設(shè)備、煤倉襯、液體冷凝、番茄醬的儲(chǔ)缸、管道、容器以及各種零部件等。
